4.3.2. Aufdruck-Sektionen

Die Aufdrucke (Passkreuze, Farbkeile, Schnittmarken) bezieht EXTIF pro aus bmp-Dateien, deren vollständiger Dateiname einschließlich Pfad in den „Filename“-Variablen angegeben wird. Andere Bildformate als *.bmp sind nicht zulässig.

Außerdem unterscheidet EXTIF pro zwischen vertikalen und horizontalen Aufdrucken („Vert“ und „Horz“), denn beispielweise lässt sich der horizontale Farbkeil, der beim Querformat-Druck verwendet wird,

nicht einfach durch Drehung um 90° in den vertikalen Farbkeil überführen, die beim Hochformat-Druck verwendet wird,

wie Sie unschwer daran erkennen können, dass die eingelassenen Buchstaben in beiden Fällen lesbar senkrecht stehen.

Falls Sie selbst eigene *.bmp-Dateien als Aufdrucke verwenden wollen, dann sollten die Breite und Höhe in Pixeln (=Bildpunkten) dieser *.bmp-Dateien so bemessen sein, dass sie bei 600 dpi (= "Dots per Inch" = Bildpunkte pro Zoll (1 Inch = 2.54 cm)) die gewünschte Größe in Längeneinheiten (z.B. cm) ergeben.

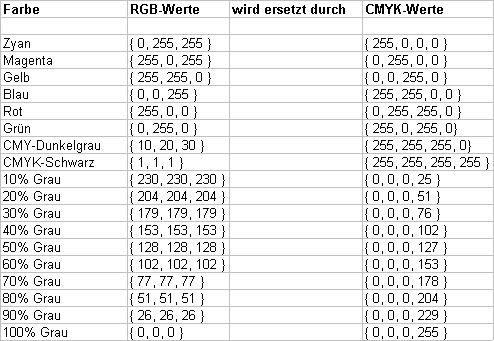

Falls Sie selbst eigene Farbkeile verwenden möchten, machen wir Sie darüber hinaus darauf aufmerksam, dass für die Aufdrucke (und nur für diese!) bei der Farbraumwandlung von RGB nach CMYK folgende Ersetzungsregeln für folgende exponierte RGB-Farben gelten, um die Farbersetzung vom gewählten CMYK-Farbprofil unabhängig zu machen:

Bitte beachten Sie, dass die Zellen des Graustufenkeils somit nur im K-Kanal gefüllt sind, aber nicht in den C-, M- und Y-Kanälen. Damit werden Farbaufträge von über 300% vermieden, die sonst etwa bei „90% Grau -> { 229, 229, 229, 229 }“ das Papier durchweichen würden. Die Ersetzungsregeln sind also eher auf das Drucken als auf das Belichten ausgelegt.

Bitte achten Sie allgemein darauf, die Positionsangaben der Aufdrucke so zu wählen, dass sie sich nicht mit dem Überlapp des Anschnitts in die Quere kommen.

4.3.2.1. Schnittmarken

LengthwaysOffsetAbsoluteValue und CrosswaysOffsetAbsoluteValue geben den Abstand – längs bzw. quer zur Ausrichtung der Schnittmarke gemessen – zwischen der nächstliegenden Kante der Schnittmarke und derjenigen Ecke der bedruckbaren Bereichs, die durch diese Schnittmarke eingezeichnet werden soll:

4.3.2.2. Passkreuze und Farbkeile

Das Präfix „Rel“ zeigt relative Positionen an. Relative Positionen beziehen sich immer auf den bedruckbaren Bereich eines Formats, und nicht auf seine Gesamtgröße - auch wenn diese beiden bei vielen Papierformaten wie z.B. A4 deckungsgleich sind.

Wenn relative Positionen („Rel“) die Werte 0% oder 100% annehmen, dann beschreiben die zugehörigen Absolut-Abstände („Offset“) die Entfernung zwischen der Kante des bedruckbaren Bereichs und der dem bedruckbaren Bereich zugewandten Kante des Aufdrucks.

Wenn relative Positionen („Rel“) andere Werte als 0% oder 100% annehmen, dann beschreiben die zugehörigen Absolut-Abstände („Offset“) die Entfernung zwischen geometrischem Mittelpunkt des Aufdrucks zu dem Punkt, der durch die zugehörige relative Position gegeben ist.

Beispiel: Bei Hochformat-Druck bedeuten die folgenden Werte Folgendes:

[ColorWedgeVector]      // lege den bunten Farbkeil ...

ShortSideRel=100         // ...auf den rechten Schnittrand (100% nach rechts), dort seine dem

// bedruckbaren Bereich am nächsten liegende Kante ...

ShortSideOffset=30       // …3 mm von der Kante des bedruckbaren Bereichs entfernt,...

LongSideRel=50            // …senkrecht auf Höhe der Mitte des bedruckbaren Bereichs (50% der Länge

// der langen Seite - von oben gemessen)...

LongSideOffset=320      // …und von dort aus 32 mm nach unten.
