4.2.
Syntax: Wie ist EXTIF pro.ini aufgebaut?
EXTIF pro.ini
gliedert sich in sogenannte Sektionen. Eine Sektion ist
folgendermaßen aufgebaut:
[Sektionsname]
Variablenname1=Variablenwert1
Variablenname2=Variablenwert2
....
Dabei gelten
folgende Regeln:
4.2.1.
Zuweisung von Zeichenketten
Ist der
Variablenwert eine Zeichenkette, dann muss diese in Anführungszeichen stehen. Beispiele:
PaperName
="A4 Extra Plus"
VertFilename ="C:\EXTIF
pro\Imprints\ColorWedgeV600.bmp"
Ist der
Variablenwert jedoch keine Zeichenkette, dann darf Variablenwert nicht in
Anführungszeichen stehen.
4.2.2.
Verbotene Steuerzeichen
Sektionsname und Variablenname dürfen keine Leerzeichen („ ") und keine Gleichheitszeichen („=") enthalten.
Rechts neben
dem Gleichheitszeichen („="), das immer eine Zuweisung anzeigt, darf kein
Leerzeichen („ ") stehen. Links neben dem Gleichheitszeichen („=")
dürfen kein, ein oder mehrere Leerzeichen („ ") stehen.
Innerhalb von
Anführungszeichen sind Steuerzeichen aber zulässig, z.B.:
PaperName
="A4 Extra Plus"
VertFilename ="C:\EXTIF
pro\ColorWedgeV600.bmp"
Absolute
geometrische Strecken werden immer in Zehntel Millimeter angegeben.
Beispiel für
DIN A4 Seite mit 21 cm Breite:
ShortSideLength =2100
Relative
geometrische Strecken – zu erkennen am Suffix „Rel“ im Variablennamen - werden
immer in Prozent und in positiven Werten angegeben.
Beispiel:
[RegisterCross]
ShortSideRel =50
zeigt an, dass
das Passkreuz - unabhängig vom
Papierformat - immer in der Mitte (50% der Länge der kurzen Seite) der
Schnittränder des Papierformats stehen soll.
Absolute und
relative geometrische Strecken werden immer in Ganzzahlen angegeben. Nicht erlaubt ist
z.B. also:
ShortSideLength =2100,78
4.2.4.
Kurze und lange Seite eines Papierformats
EXTIF pro
bietet Ihnen auf seinen Eigenschaftsseiten auch die Möglichkeit
zu wählen, ob sie das gedachte Papier, die Zeichenfläche, im Hochformat oder im Querformat
bedrucken möchten. Aus diesem Grund wären Positionsangaben in x- und
y-Koordinaten oder in Horizontal- und Vertikal-Koordinaten immer nutzlos,
solange nicht auch gleichzeitig bestimmt würde, ob hochkant oder seitkant
gedruckt werden soll.

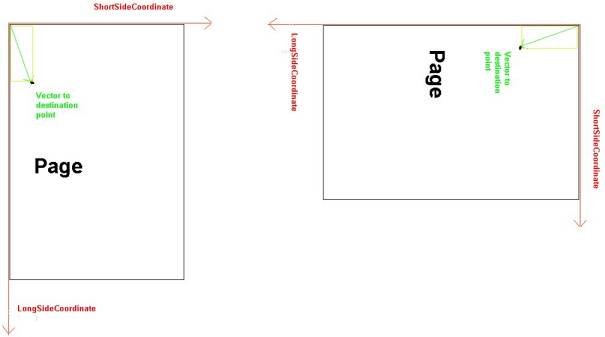

In EXTIF
pro.ini werden Ihnen deshalb die Begriffe „ShortSide" und „LongSide" des Öfteren
begegnen. Diese Koordinaten bezeichnen die kurze und die lange Seite eines
Papierformats - z.B. wäre beim Papierformat „A4" die kurze Seite 21 cm und
die lange Seite 29,7 cm lang.
Ob Sie nun das
Papier von hochkant auf seitkant drehen oder nicht, bleibt doch
die kurze Seite immer die kurze Seite und die lange Seite immer die lange
Seite. Die drehungsunabhängigen ShortSide- und LongSide-Koordinaten bestimmen
Strecken entlang dieser beiden Seiten des Papierformats.
